Popis produktů
S rozšířeným používáním tunelů roste poptávka po pokročilých malých vodicích trubkách. V současné době je běžné, že vrtací i zužovací stroje jsou umístěny vedle sebe--vedle a zabírají značné množství prostoru. Kroky zpracování jsou samostatné a vyžadují ruční vkládání, děrování, zužování a vyjímání, což je pracné-a náročné.

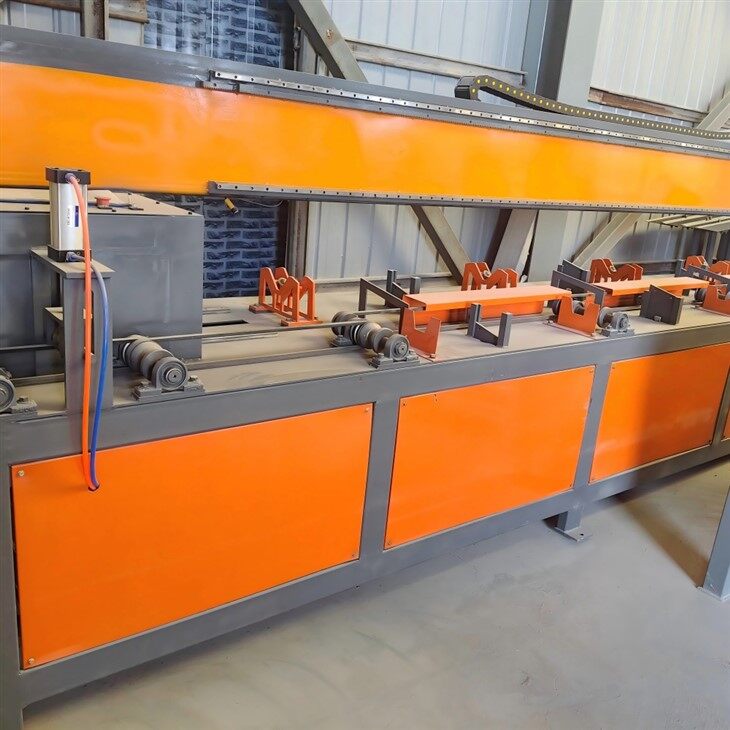

Naše společnost vyvinula integrovaný vrtací a zužovací stroj pro malé vodicí trubky, který může provádět děrování a zužování v jednom integrovaném procesu, který vyžaduje pouze jednoho operátora.
Parametry produktu
|
Celkové parametry výrobní linky malých katétrů |
||
|
|
XHDG -50 |
XHDG -108 |
|
Způsob nakládání a vykládání |
automatický |
automatický |
|
Typ potrubí |
Bezešvé ocelové potrubí |
Bezešvé ocelové potrubí |
|
Tloušťka stěny potrubí |
Menší nebo rovno 8 mm (určení plazmového napájení) |
Menší nebo rovno 10 mm (určení plazmového napájení) |
|
Délka potrubí |
Menší nebo rovno 5/ Menší nebo rovno 9m |
Menší nebo rovno 6/ Menší nebo rovno 12m |
|
Rozsah zúžení |
φ42-φ50 |
φ42-φ108 |
|
Průměr řezného otvoru |
3,5-5 mm |
6-10 mm |
|
Efektivita zpracování |
50-79 sekund / kus |
50-60 sekund/kus |
|
Celkový instalovaný výkon |
50kw |
198,5 kW |
|
Jmenovité napětí |
380V |
380V |
|
Celková hmotnost |
5T |
8.5T |
|
Vnější rozměry |
13000*4500*1650mm |
14000*6500*2000mm |
|
Montáž řezného otvoru |
||
|
|
XHDG -50 |
XHDG -108 |
|
Přesnost krmení |
±0,2 mm |
±0,2 mm |
|
Frekvence krmení |
15krát za minutu |
15krát za minutu |
|
Instalovaný výkon |
3kw |
60kw |

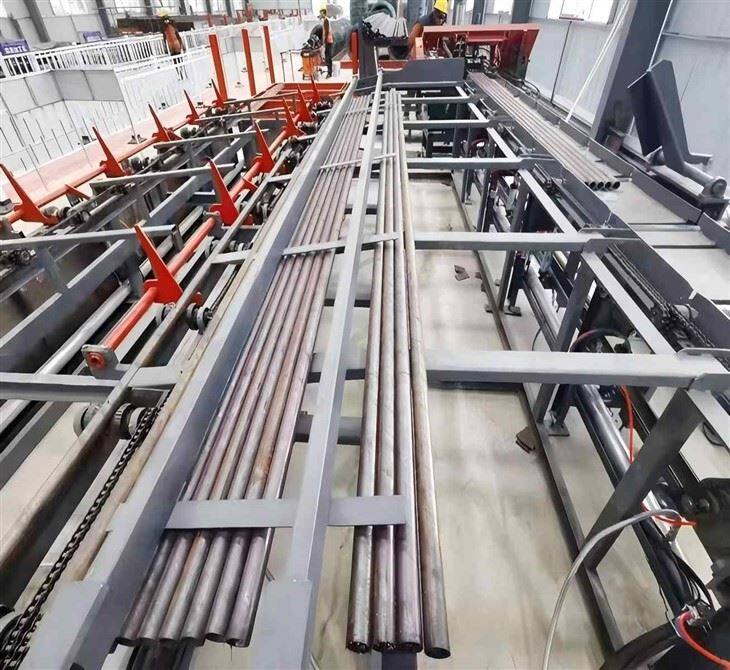

Proces výroby malých katétrů na lince
Nakládání – Dávka ocelových trubek se umístí na nakládací stojan, čímž odpadá nutnost ruční manipulace s každou trubkou zvlášť.
Doručování do zpracovatelské stanice – Stroj dodává ocelové trubky do zpracovatelské stanice.
Vrtání – Do ocelových trubek se automaticky vrtají otvory; pozice otvorů a rozestupy jsou před{0}}nastaveny.
Soustružení – Po opracování jedné strany stroj automaticky převrátí ocelovou trubku.
Vázání – Stroj automaticky zastrčí konce ocelových trubek, aby vytvořil hotový výrobek.
Vypouštění – Zpracované malé vodicí trubky automaticky spadnou do oblasti hotového výrobku.

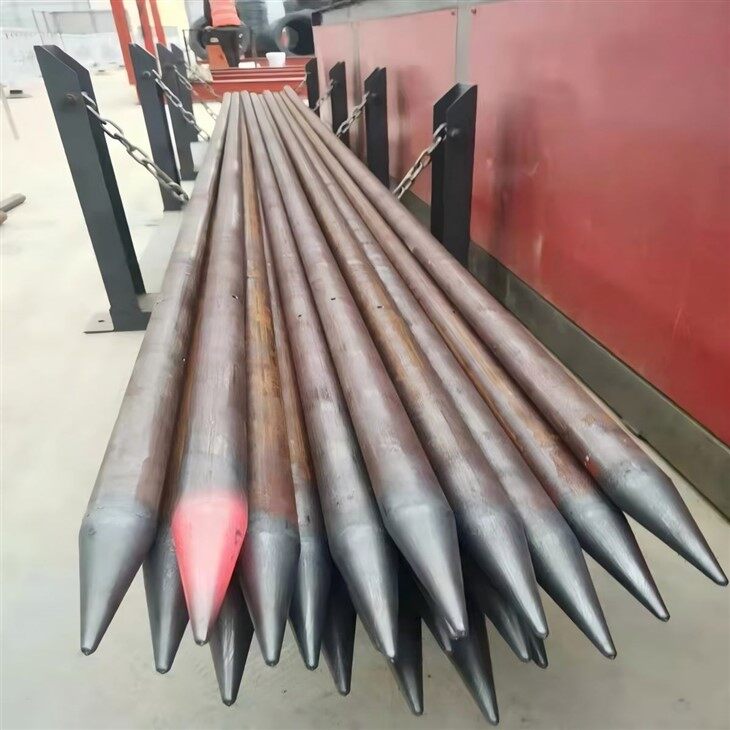

Obrázky hotových výrobků
Výrobní opatření
- Pracujte v souladu s předpisy. Nevkládejte ruce do provozní oblasti. Nepřibližujte se ke kritickým částem, když je zařízení v chodu. Bezpečnost především.
- Pravidelná údržba. Promažte podle potřeby a čistěte podle potřeby, zejména řezné nože a svařovací oblasti. Správná údržba zabrání poruchám stroje.
- Okamžitě ošetřete abnormality. Pokud se vyskytnou abnormální zvuky, zasekávání materiálu, špatné svařování nebo jiné problémy, okamžitě zastavte stroj kvůli kontrole. Nepokračujte ve výrobě pod tlakem.
